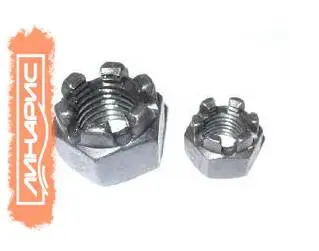

Большое применение корончатые гайки с разводными шплинтами получили в автостроении, строительстве, машино- и авиастроении, приборостроении и других областях промышленности. Конструкция этого изделия имеет значительные отличия от распространенных вариантов подобных изделий. Существуют два варианта исполнения этих изделий. Деталь внешне выглядит шестигранником в верхней части, которого расположено цилиндрическое удлинение, в котором прорезаны шлицы в направлении шестигранника.
Предусмотрен вариант исполнения изделия без использования цилиндрической части. Наличие этих дополнений в конструкции обусловлено необходимостью обеспечить прочное крепежное соединение узла конструкции. Особенно это необходимо там, где конструкция работает в условиях вибрации (двигатель) и других нагрузках. Гайки работают совместно с круглыми шпонками или шплинтами, которые строго должны соответствовать каждому размеру изделия, согласно стандарту.
Корончатые гайки применяются в ответственных местах конструкций, например для крепления передней ступицы автомобиля, валах и осях. Это незаменимый автомобильный крепеж. В местах крепления гайки на резьбовом стержне сверлится сквозное отверстие, для крепления шплинта, которое выполняет роль стопора, удерживая гайку от раскручивания. Подробная информация о корончатых гайках: http://www.rusbolt.ru/catalog/260/11012/.
Изготовление корончатых гаек должно соответствовать ГОСТ 5918-70. Количество пазов для шплинта в изготавливаемых изделиях имеет различия. Пазы изготовляются методом фрезерования. Особое внимание при изготовлении уделяется перпендикулярности торца относительно оси детали и чистоте поверхности.
Гайки больших размеров имеют десять прорезей, изделия меньших размеров – шесть. Это вызвано тем, что простенки между пазами имеют малые размеры по толщине, что может негативно сказаться на прочностных характеристиках изделия. Шплинты и круглые шпонки должны находиться в теле паза на ¾ его глубины. Гайки выпускаются с размерами резьбы от 3 до 100 мм. Размеры шплинтов регламентированы стандартом. Корончатые гайки необходимо затягивать с определенным усилием. При установке шплинтов необходимо обеспечить соосность паза и отверстия.
Изделия производятся из марок стали 3, 20, 45, 40Х, 12Х13 и цветных металлов. По согласованию с заказчиком допускается применять другие марки сталей. Покрытие корончатых гаек может быть цинковым или без покрытия.
Заказывать данный тип крепежа лучше через крупных поставщиков, которые могут гарантировать качество продаваемого товара.
